リフォームの図面を見たとき、「これ、本当に理解できるのだろうか」と不安になったことはありませんか？

平面図や立面図、建具の記号、3Dパース…専門用語が並び、読み解くどころか、どこに何が描かれているのかさえ分からないなんてことはありませんか？
実際、図面の読み違いが原因で「想定していた間取りと違った」「設備が希望とズレていた」といったトラブルは、住宅リフォームの現場で少なくありません。
つまり、図面を正しく把握することは、納得のいくリフォームを実現するための第一歩なのです。

最後まで読むことで、「リフォーム計画で損しないために絶対知っておくべき図面の基本」が、確実にあなたの中に身につくはずです。

リフォームを計画・実施する際に図面は欠かせない重要な役割を果たします。建物の現状を正確に把握し、施工内容を明確にするための基礎資料として、図面がなければスムーズな工事は望めません。図面は単なる設計図ではなく、構造的な安全性の確認、設備の配置調整、法律上の適合性チェックなど、多方面で活用される情報の集約です。リフォームでは新築と異なり、既存建物の構造や設備がそのまま残るケースがほとんどのため、既存図面を参考にするか、現況調査に基づいた図面作成が不可欠です。

図面が必要になる代表的なリフォームケース

リフォームの中でも、特に図面が必要となる代表的なケースを以下に整理しました。これらのケースでは、図面の正確性と詳細さがリフォームの成否を左右します。

間取り変更（増築・減築・間仕切り変更）

間取り変更では、既存の建物構造との整合性が最重要課題です。増築や減築により建物の耐震性能や構造バランスが変わるため、正確な図面に基づいた構造計算や補強計画が必須です。また、間仕切り壁の移動・撤去も配管や電気配線の位置を考慮しなければならず、詳細な図面が必要です。誤った判断が構造上の問題や将来のトラブルを招く可能性が高いので、既存図面の再確認や現況調査のうえでの図面作成が欠かせません。

キッチンや浴室などの設備移設

水回り設備の移設は給排水管や電気配線の経路を詳細に把握しなければ工事後の不具合に繋がります。給排水の接続部分が誤ると水漏れや排水不良が発生し、改修費用や追加工事が発生します。正確な図面を使い、配管の位置や容量を把握しながら施工計画を立てることが重要です。特に築年数の古い建物では配管が劣化している場合もあるため、現況調査を踏まえた最新の図面の整備が必要になります。

外壁や窓の改修

外壁や窓の改修は建物の断熱性能や耐久性に直結するため、既存の構造と材質を確認するために図面が使われます。特に断熱材の配置や外壁の支持構造、窓の開口部位置などはリフォーム後の快適性や耐震性に影響します。図面を用いて構造部分の確認や改修計画を立てることで、建物全体の性能維持や向上が可能となります。これらは法令順守や省エネ基準適合の面でも重要なポイントです。

これらの代表ケースでは図面の活用がリフォーム成功の必須条件となるため、現場調査や専門家の関与による正確な図面作成が求められます。

図面がリフォーム成功に不可欠な理由

リフォームにおいて図面は単なる参考資料を超え、成功に直結する重要な要素です。その理由を以下に詳しく説明します。

工事ミスや業者との認識違いを防ぎトラブル回避につながる

リフォームは複数の業者や職人が関わることが多く、施工内容の誤解や情報の食い違いが起こりやすい工程です。正確な図面があれば、どこに何を施工するかが明確になり、業者間での認識の統一が図れます。これにより、工事ミスや手戻り工事のリスクを大幅に減らし、現場でのトラブルを未然に防げます。

見積書との整合性を確認でき適正価格での契約に役立つ

図面を基に施工範囲や内容が明確になることで、見積書と実際の工事内容の整合性を正確に確認できます。曖昧な状態では追加費用の発生や過剰請求のリスクがありますが、図面があれば契約前に詳細な工事範囲が把握できるため、納得のいく価格交渉や契約締結が可能です。

建築基準法や防火規制などの法令順守を事前にチェックできる

リフォームは既存建築物であっても、改修内容によっては建築基準法や消防法などの法令適合が求められる場合があります。図面によって建物の構造や設備の現状が明確になるため、許可申請や検査を受ける際に事前に法令上の問題点を洗い出せます。違反リスクの回避や必要な対策の計画を立てることができ、安心・安全なリフォームが実現します。

このように図面はリフォームの全工程で欠かせない役割を果たし、工事の品質・安全性・コストパフォーマンスを大きく左右します。リフォーム成功のためには専門家による正確な図面の作成と活用が必須です。

リフォームを計画・実施する際に図面は欠かせない重要な役割を果たします。建物の現状を正確に把握し、施工内容を明確にするための基礎資料として、図面がなければスムーズな工事は望めません。図面は単なる設計図ではなく、構造的な安全性の確認、設備の配置調整、法律上の適合性チェックなど、多方面で活用される情報の集約です。リフォームでは新築と異なり、既存建物の構造や設備がそのまま残るケースがほとんどのため、既存図面を参考にするか、現況調査に基づいた図面作成が不可欠です。

図面が必要になる代表的なリフォームケース

リフォームの中でも、特に図面が必要となる代表的なケースを以下に整理しました。これらのケースでは、図面の正確性と詳細さがリフォームの成否を左右します。

間取り変更（増築・減築・間仕切り変更）

間取り変更では、既存の建物構造との整合性が最重要課題です。増築や減築により建物の耐震性能や構造バランスが変わるため、正確な図面に基づいた構造計算や補強計画が必須です。また、間仕切り壁の移動・撤去も配管や電気配線の位置を考慮しなければならず、詳細な図面が必要です。誤った判断が構造上の問題や将来のトラブルを招く可能性が高いので、既存図面の再確認や現況調査のうえでの図面作成が欠かせません。

キッチンや浴室などの設備移設

水回り設備の移設は給排水管や電気配線の経路を詳細に把握しなければ工事後の不具合に繋がります。給排水の接続部分が誤ると水漏れや排水不良が発生し、改修費用や追加工事が発生します。正確な図面を使い、配管の位置や容量を把握しながら施工計画を立てることが重要です。特に築年数の古い建物では配管が劣化している場合もあるため、現況調査を踏まえた最新の図面の整備が必要になります。

外壁や窓の改修

外壁や窓の改修は建物の断熱性能や耐久性に直結するため、既存の構造と材質を確認するために図面が使われます。特に断熱材の配置や外壁の支持構造、窓の開口部位置などはリフォーム後の快適性や耐震性に影響します。図面を用いて構造部分の確認や改修計画を立てることで、建物全体の性能維持や向上が可能となります。これらは法令順守や省エネ基準適合の面でも重要なポイントです。

これらの代表ケースでは図面の活用がリフォーム成功の必須条件となるため、現場調査や専門家の関与による正確な図面作成が求められます。

図面がリフォーム成功に不可欠な理由

リフォームにおいて図面は単なる参考資料を超え、成功に直結する重要な要素です。その理由を以下に詳しく説明します。

工事ミスや業者との認識違いを防ぎトラブル回避につながる

リフォームは複数の業者や職人が関わることが多く、施工内容の誤解や情報の食い違いが起こりやすい工程です。正確な図面があれば、どこに何を施工するかが明確になり、業者間での認識の統一が図れます。これにより、工事ミスや手戻り工事のリスクを大幅に減らし、現場でのトラブルを未然に防げます。

見積書との整合性を確認でき適正価格での契約に役立つ

図面を基に施工範囲や内容が明確になることで、見積書と実際の工事内容の整合性を正確に確認できます。曖昧な状態では追加費用の発生や過剰請求のリスクがありますが、図面があれば契約前に詳細な工事範囲が把握できるため、納得のいく価格交渉や契約締結が可能です。

建築基準法や防火規制などの法令順守を事前にチェックできる

リフォームは既存建築物であっても、改修内容によっては建築基準法や消防法などの法令適合が求められる場合があります。図面によって建物の構造や設備の現状が明確になるため、許可申請や検査を受ける際に事前に法令上の問題点を洗い出せます。違反リスクの回避や必要な対策の計画を立てることができ、安心・安全なリフォームが実現します。

このように図面はリフォームの全工程で欠かせない役割を果たし、工事の品質・安全性・コストパフォーマンスを大きく左右します。リフォーム成功のためには専門家による正確な図面の作成と活用が必須です。

平面図・立面図・断面図の違いと用途

リフォームにおいて図面は設計や施工の要となる重要な資料です。なかでも平面図、立面図、断面図は基本かつ必須の図面で、それぞれが異なる視点と目的で作成されます。これらの違いと具体的な用途を理解することで、リフォームの計画や施工がスムーズになります。

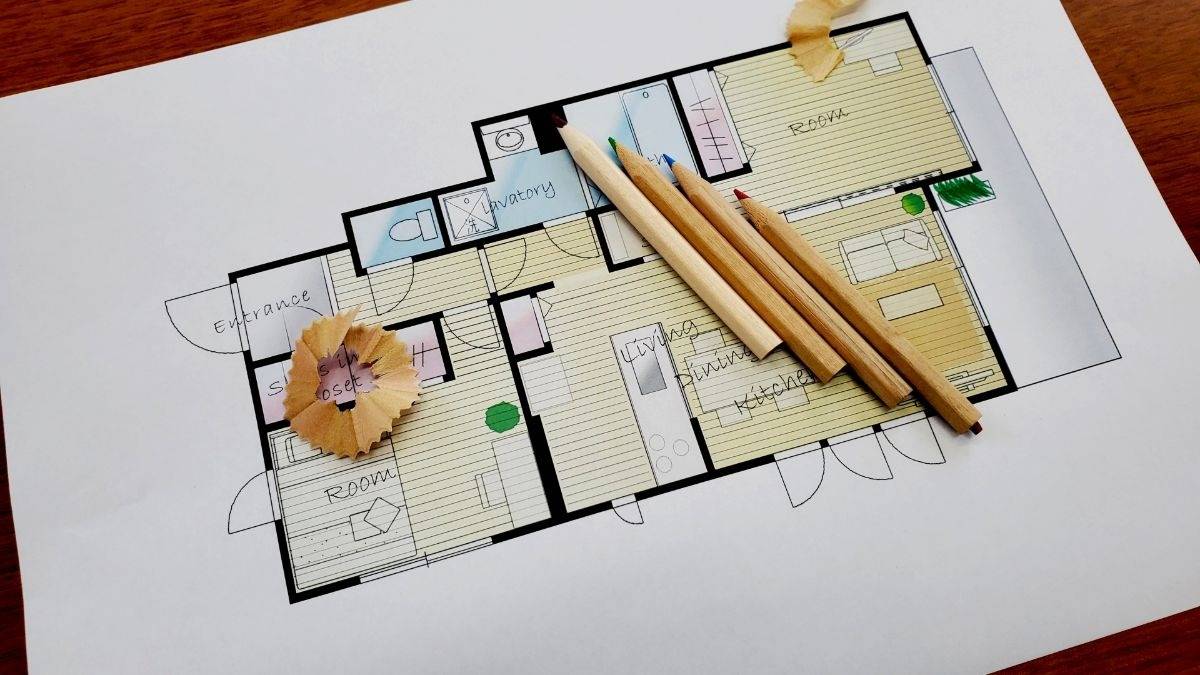

まず、平面図は建物を真上から見た図面であり、部屋の間取り、壁やドア、窓の位置、キッチンやトイレなどの設備配置を示します。リフォームにおいては、空間の利用方法や動線の見直し、新設・移設する設備の検討に欠かせません。平面図を参照すれば、リフォーム後の生活空間全体の構成を把握できるため、依頼者との共有もスムーズになります。

次に立面図は建物の外観を正面や側面など、垂直方向から見た図面です。外壁の材質、窓の高さや形状、屋根の勾配などが具体的に描かれています。リフォームで外装の改修や窓の新設を検討する際、建物の高さ関係やデザインの調和を確認するために不可欠です。また、近隣建物との関係や法規制で定められた高さ制限の遵守も立面図をもとに判断されます。

最後に断面図は建物を垂直に切断して内部構造を示した図面です。床・天井の高さや梁・柱の位置、壁内部の構造、断熱材の配置などを詳細に把握できます。リフォームで構造補強や断熱改修、間取り変更をする際、現状の構造条件を正確に理解するために必須です。

以下の表は平面図、立面図、断面図の特徴と主な用途をまとめたものです。

図面の種類	視点・内容	主な用途
平面図	上から見た間取り、設備配置	間取り変更、設備レイアウト、新設・移設の計画
立面図	建物の外観、窓・扉の高さや形状	外装改修、窓の配置検討、法規制の高さ確認
断面図	垂直に切断した内部構造、床・天井高さ	構造補強、断熱改修、法的確認、耐震診断

リフォーム図面を正しく理解し活用することで、設計意図の共有や施工の精度が向上し、理想的な住まいづくりに繋がります。

施工図と設計図の違い

リフォームプロジェクトでは設計図と施工図の双方が作成されますが、それぞれの役割や特徴は明確に異なります。双方の違いを理解し、適切に活用することが成功の鍵です。

設計図は、リフォームの設計段階で作成され、設計者の意図や全体像を表現した図面です。設計図は一般的に完成イメージの共有を目的とし、美観や使い勝手、法令遵守などを総合的に盛り込んでいます。

一方で施工図は、実際の工事現場で用いられる実務的な図面です。設計図の内容を具体的な施工手順や工法に落とし込み、材料の寸法や納まり、接合部分の詳細まで細かく記載されます。現場の職人や監督者が正確に工事を進めるための指示書的役割を持ち、施工ミスの防止や品質確保に不可欠です。施工図は必要に応じて現場の状況に合わせて修正されることもあります。

両者の違いは以下の表でまとめられます。

図面の種類	目的	用途・特徴
設計図	設計意図の伝達、プレゼン・申請用	間取りやデザインの提案、行政申請資料、イメージ共有
施工図	施工の実務指示、詳細設計	材料寸法、接合方法、工事手順、現場での使用

このように設計図は企画段階の図面で、施工図は現場実務に特化した詳細図面です。リフォームにおいては、まず設計図を元に施主や関係者と方針を共有し、その後施工図を作成して工事を円滑に進めます。両者の役割を正確に理解することで、無駄な手戻りを減らし、スムーズなリフォームが可能となります。

初めてでもわかる図面の基本記号

図面を理解するうえで、まず知っておきたいのが「基本記号」です。リフォームや建築の図面では、家具・設備・建具などさまざまな要素が記号で表現されており、それを正しく読み取ることが重要になります。

以下に、代表的な図面記号を一覧にまとめました。これらはほぼ全ての住宅図面で共通して使われる基本的な記号です。記号を見ただけでその設備や家具が何かすぐわかるようになると、図面全体の理解が格段に早まります。

記号	意味	説明
□（四角）	窓	通常の開閉可能な窓を示す
○（丸）	照明器具	天井や壁に設置する照明を示す
三角形	コンセント	電源コンセントの位置を示す
長方形の枠内に「W」	建具（ドア）	ドアの位置と種類を示す（開き戸、引き戸など）
台形	浴槽	浴室内の浴槽の位置
丸に「WC」	トイレ	トイレの位置
矢印付きの線	ドア開閉方向	ドアの開く方向を示す

このように、図面上の記号は視覚的に空間をイメージしやすくするために非常に重要です。慣れていないと記号だけではわかりにくいですが、上記の基本記号をまず覚えましょう。

プロが見るポイントを押さえる実践的な読み方

図面を正しく読むためには、基本記号やスケールを知るだけでは不十分で、実際の生活をイメージしながらチェックすべきポイントを押さえることが求められます。プロの設計士や施工管理者は、以下のポイントを特に注意深く見ています。

寸法の正確さと使いやすさ
寸法は単に長さを表すだけでなく、家具の配置や人の動きやすさに直結します。例えば、キッチンの作業スペースの幅や通路の幅が十分かどうかは生活の快適性に影響します。最低限の通路幅は約80cm以上を確保するのが一般的ですが、余裕をもたせる場合は90cm以上を推奨します。
ドアの開閉方向
図面に描かれたドアの開閉方向は見落としがちなポイントです。ドアが家具にぶつかったり、廊下の通行を妨げたりすることがないかを確認しましょう。特に引き戸か開き戸かでも使い勝手が大きく変わります。
生活動線のチェック
キッチン、リビング、浴室、トイレなどの間を日常的にどのように移動するかを考え、無駄な動きや狭さがないかを図面上でシミュレーションします。生活動線が良ければ家事効率も上がり、ストレスのない住まいになります。
配管や電気設備の位置確認
リフォーム時に既存の配管や電気配線がどこにあるかを図面で把握することは、工事計画の精度向上に不可欠です。配管の移設や電気配線の変更は費用や工期に大きく影響するため、事前に細かく確認する必要があります。
見落としやすいミス防止の視点
「気づかなかった」ミスを防ぐためには、図面を複数回チェックし、第三者にも確認してもらうことが有効です。

このように、図面は単なる設計図ではなく、完成後の生活をイメージし、細部まで検討するための重要な資料です。プロの視点を取り入れて図面を読むことで、リフォーム後の満足度を大きく高めることができます。

以上が「図面の読み方・見方の基本と実践」に関する最重要ポイントです。これらの知識をもとに図面をじっくり読み込み、リフォーム計画を進めてください。

リフォームにおいて、図面の正しい理解は想像以上に重要です。平面図、展開図、伏図といった基本的な種類だけでなく、それぞれに描かれた記号や建具、設備の位置や寸法、高さ情報をしっかりと把握することが、理想通りの空間を実現する鍵となります。

また、設計事務所や施工会社との打ち合わせにおいても、図面を読み解く力があるかどうかで、施主の意図がどれほど正確に伝わるかが大きく変わります。仕上げや構造、電気配線、家具の配置まで、図面上に示された情報はすべて「完成後の生活」に直結するためです。

この記事では、初心者でも理解できる図面の見方とその活用方法を解説しました。最後まで読み進めていただいたことで、今後のプランニングでの失敗リスクを大幅に下げられるはずです。

図面を正しく読む力を身につければ、「こんなはずじゃなかった」という後悔を防ぐだけでなく、納得のいくリノベーションの成功率を確実に高めることができます。家づくりにおける図面の意味と価値を、これからの検討にしっかりと活かしてください。

Q. 図面なしでリフォームを進めると、どのようなリスクがありますか
A. 図面を作成せずに工事を進めると、間取りのズレや配管の誤接続といった施工ミスのリスクが高まります。また、建築基準法や防火規制などの法令違反を見逃してしまい、完了検査に通らない、追加工事費が発生するといった損失につながる可能性もあります。トラブルを未然に防ぐためにも、図面を用いた事前確認が欠かせません。

Q. マンションのリフォームで図面はどこから入手できますか
A. マンションの場合、図面は管理組合や販売時の重要事項説明書に添付されているケースがあります。特に専有部と共用部の境界、耐震壁の位置、防音構造などを事前に把握するために、平面図や立面図の確認を行いましょう。図面をもとに、どの壁が撤去可能か、配線変更ができるかといった判断が可能になります。

Q. 中古物件の購入時に図面を確認するメリットは何ですか
A. 中古物件購入前に図面を確認することで、構造的な制約や水回りの配置変更可否など、リフォーム可能な範囲を把握できます。実際に図面なしで購入した場合、後から構造壁や耐力壁の存在が発覚し、希望する間取り変更ができなかったという事例も少なくありません。不動産会社に依頼して、購入前にできるだけ正確な図面情報を取得することが重要です。
